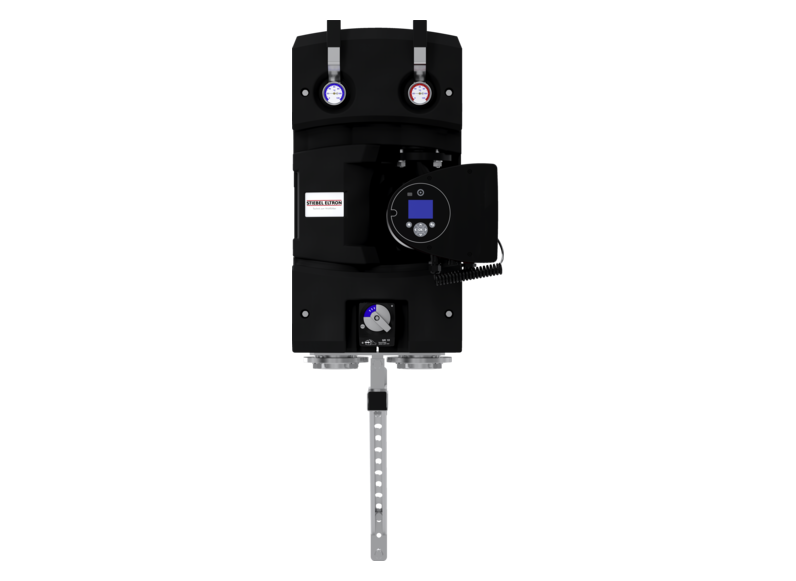

Modules de pompes secteur
PM-G 3

  • Détails du produit

    Application • Le module de pompes secteur mélangé convient pour l’alimentation en chaleur centralisée d’un réseau de bâtiments avec plusieurs logements. Il est utilisé en cas de températures départ élevées ou variables. • Le module contient les composants suivants : segments de tuyauterie en laiton, pompe haute efficacité à variation de vitesse, by-pass avec mélangeuse à 3 voies, servomoteur, possibilités de verrouillage, thermomètre dans le départ et le retour, dispositif de rinçage et de vidange et frein par gravité. • Le module est équipé d’une isolation. • Une fixation murale pour une installation facile est fournie.



    Fiche technique

    Numéro de produit: 204232

    Hauteur: 1195 mm

    Largeur: 432 mm

    Profondeur: 398 mm

    Longueur (entraxe): 662 mm

    Poids: 57,6 kg

    Raccordement de consommateur: G 2

    Raccordement: DN 50

    Pression max. admissible: 0,1 MPa

    Débit maximal: 166 l/min

    Température max. admissible: 110 °C

    Perte de charge: 800 hPa

    Puissance pour le chauffage (à 10 K): 139 kW

    Puissance de production ECS (à 30 K): 418 kW

    Puissance à 20 K (700 hPa): 279 kW

    Débit maximal pour hauteur manométrique résiduelle de 700 hPa: 12000 l/h

    Puissance à 20 K (800 hPa): 250 kW

    Débit maximal pour hauteur manométrique résiduelle de 800 hPa: 10762 l/h

    Puissance à 20 K (900 hPa): 221 kW

    Débit maximal pour hauteur manométrique résiduelle de 900 hPa: 9524 l/h

    Puissance à 20 K (1000 hPa): 189 kW

    Débit maximal pour hauteur manométrique résiduelle de 1000 hPa: 8143 l/h

    Nombre de logements pour une puissance de chauffe de 3 kW par unité: 46

    Tension nominale: 230 V

    Puissance électrique absorbée P1: 20-536 W

    Fréquence: 50/60 Hz
