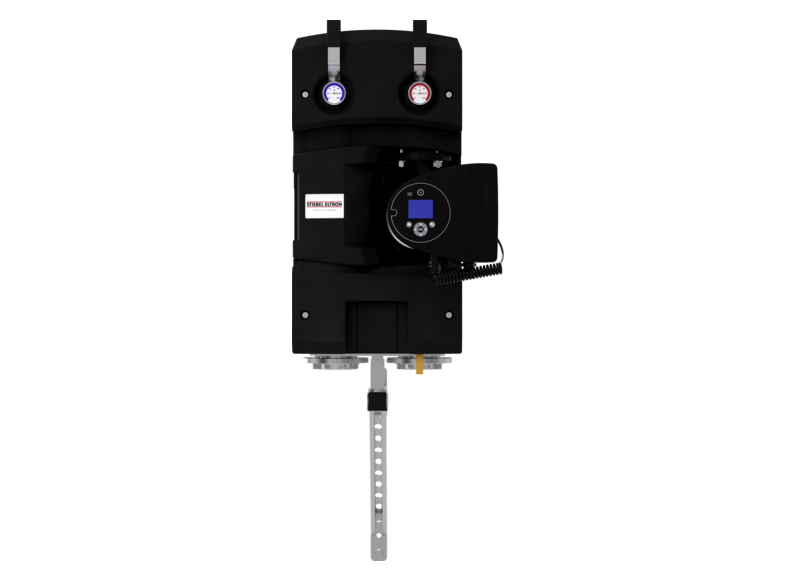

Modules de pompes secteur
PM-U 3

  • Détails du produit

    Application • Le module de pompes secteur non mélangé convient pour l’alimentation en chaleur centralisée d’un réseau de bâtiments avec plusieurs logements. • Le module se compose de segments de tuyauterie en laiton, d’une pompe haute efficacité à variation de vitesse, de possibilités de verrouillage, de thermomètres dans le départ et le retour, d’un dispositif de rinçage et de vidange, d’un frein par gravité et de l’isolation. • Une fixation murale est fournie pour faciliter l’installation.



    Reach-information
    Fiche technique

    Numéro de produit: 202584

    Hauteur: 1195 mm

    Largeur: 432 mm

    Profondeur: 398 mm

    Longueur (entraxe): 662 mm

    Poids: 49,3 kg

    Raccordement de consommateur: G 2

    Raccordement: DN 50

    Pression max. admissible: 1 MPa

    Débit maximal: 180 l/min

    Température max. admissible: 110 °C

    Perte de charge: 800 hPa

    Puissance pour le chauffage (à 10 K): 157 kW

    Puissance de production ECS (à 30 K): 472 kW

    Puissance à 20 K (700 hPa): 315 kW

    Débit maximal pour hauteur manométrique résiduelle de 700 hPa: 13751 l/h

    Puissance à 20 K (800 hPa): 279 kW

    Débit maximal pour hauteur manométrique résiduelle de 800 hPa: 12000 l/h

    Puissance à 20 K (900 hPa): 243 kW

    Débit maximal pour hauteur manométrique résiduelle de 900 hPa: 10476 l/h

    Puissance à 20 K (1000 hPa): 204 kW

    Débit maximal pour hauteur manométrique résiduelle de 1000 hPa: 8810 l/h

    Nombre de logements pour une puissance de chauffe de 3 kW par unité: 52

    Tension nominale: 230 V

    Puissance électrique absorbée P1: 20-536 W

    Fréquence: 50/60 Hz
