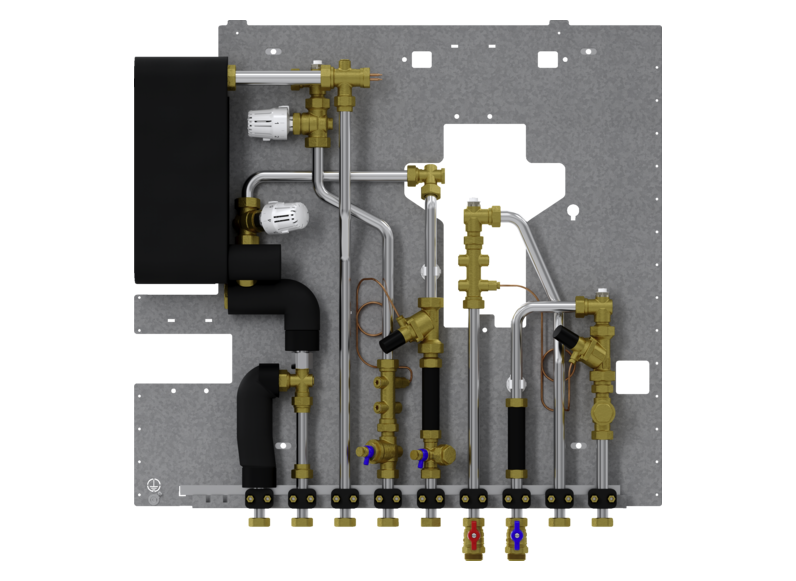

Station de transfert eau sanitaire et chauffage
WS-4L 2 Plus

  • Détails du produit

    Cette station de transfert sert à préparer de l’eau chaude sanitaire selon le principe de la production instantanée d’eau chaude à l’aide d’un échangeur de chaleur à plaques et d’un circuit de chauffage sans mélange pour des systèmes à 4 conducteurs.

    Elle associe tous les avantages de la production d’eau chaude décentralisée à l’efficacité d’un système de chauffage centralisé. La conception spécifique du régulateur thermostatique permet d’éviter les pertes de charge élevées au sein de la station.

    La station se compose d’un échangeur de chaleur à plaques brasées au cuivre ou en acier inoxydable revêtu, qui peut être adapté facilement et en toute sécurité aux besoins en eau chaude sanitaire à l’aide du limiteur de débit fourni. Le régulateur thermostatique à réponse rapide pour la préparation d’eau chaude sanitaire garantit une température d’eau chaude sanitaire fiable et constante.



    Reach-information
    Fiche technique

    Numéro de produit: 202512

    Hauteur: 761 mm

    Largeur: 804 mm

    Profondeur: 117 mm

    Poids: 20,1 kg

    Raccordement: 3/4" à filetage mâle fd

    Orientation des raccordements: en bas

    Matériau de l’échangeur de chaleur à plaques: Acier inoxydable (brasé au cuivre)

    Limite d’utilisation conductivité: < 500 μS/cm

    Pression de service maxi admissible: 1 MPa

    Température départ maxi recommandée en combinaison avec un module de pompage réseau: 60 °C

    Puissance au primaire: 42 kW

    Débit volumique maxi côté primaire: 17 l/min

    Perte de charge maxi côté primaire: 630 hPa

    Puissance au secondaire (à 10 K): 12 kW

    Puissance côté eau sanitaire: 42 kW

    Puissance côté chauffage: 12 kW

    Débit volumique maxi côté secondaire: 19 l/min

    Quantité pompable avec côté primaire 55/25 °C, côté secondaire 10/48 °C: 16 l/min

    Perte de charge côté eau sanitaire avec limiteur de débit: 1 370 hPa

    Perte de charge côté eau sanitaire sans limiteur de débit: 370 hPa

    Pression différentielle minimum alimentation: 550 hPa
